PARKER- MEGGITT SENSING SYSTEMS es una compañía especializada en soluciones de medida y vigilancia de parámetros físicos en los sectores aeroespacial, generación de energía y laboratorios de Test & Ensayo. Meggitt Sensing Systems diseña y fabrica soluciones completas de monitoreo de condición y vibración y medición. Tiene una amplia gama de transductores, sensores, cableado, electrónica, software y hardware asociado de alta calidad proporcionado soluciones integrales tanto para protección de máquinas como de procesos críticos.
Vibro-Meter® es una empresa perteneciente al grupo Meggitt, fabricante de sensores de vibración, sensores de presión dinámica, sensores de proximidad, sensores air-gap, sondas de expansión, sensores de detección de hielo, sistemas basados en bastidor VM600, istemasVibroSmart® y VibroSight® y más. TSI es el representante de Vibro-Meter® en España desde el año 1992 y en Ecuador desde 2012.
Para los repuestos de las Tarjetas VM600 MK1 están disponibles hasta 2027.
Sensores
Sistema en rack
Sistema VM600
Sistema distribuido
VibroSmart
Vibro-Meter® | SENSORES
SENSORES DE PROXIMIDAD Y VIBRACIÓN RELATIVA
TQ-401
+ Descripción
El TQ402 de Parker Meggitt Vibro-Meter es un sensor de proximidad sin contacto diseñado para medir el desplazamiento y la vibración relativa de ejes en maquinaria rotativa.
Utiliza tecnología de corrientes de Foucault para detectar con precisión la distancia entre la punta del sensor y una superficie metálica, sin necesidad de contacto físico.
Se emplea en sistemas de monitorización y protección de maquinaria industrial, especialmente en turbinas, compresores, bombas y generadores.
Características principales:
- Medición de desplazamiento y vibración sin contacto.
- Tecnología de medición mediante corrientes de Foucault.
- Rangos de medición de 2 o 4 mm, según configuración del sistema.
- Diseñado para funcionar en entornos industriales exigentes.
- Compatible con cables de extensión EA402 y acondicionadores de señal IQS900.
- Salida de tensión o corriente mediante el sistema de acondicionamiento.
- Disponible en versiones para atmósferas potencialmente explosivas.
SENSORES DE PROXIMIDAD Y VIBRACIÓN RELATIVA
TQ-402/ TQ 412 IQS 900
+ Descripción
El sensor de proximidad TQ402 es un sensor de alta calidad y gran fiabilidad que se utiliza con un cable de extensión EA402 y un acondicionador de señal IQS450, que proporciona una salida de tensión o una salida de corriente.
El CV214 está diseñado y construido para su uso en entornos difíciles caracterizados por temperaturas típicas, entornos húmedos y corrosivos, y/o zonas peligrosas (atmósferas potencialmente explosivas).
Los TQ402/TQ412 están obsoletos y han sido sustituidos por los sensores TQ902/TQ912.
SENSORES DE PROXIMIDAD Y VIBRACIÓN RELATIVA
TQ-902/ TQ 912
+ Descripción
- Medición sin contacto basada en el principio de corriente de Foucault
- Disponible en versiones estándar y versiones Ex certificadas para su uso en zonas peligrosas
(atmósferas potencialmente explosivas) - Conforme a la 5ª edición de la API 670
- Cadenas de medición de 1, 5 y 10 m
- Diseño con compensación de temperatura
- Salida de tensión o de corriente con protección contra cortocircuitos
- Transmisión de señales de corriente a distancias de hasta 1 km
- Respuesta en frecuencia: DC a 20 kHz (-3 dB)
- Rango de medición lineal: 2 o 4 mm
- Temperatura RA
ADAPTADORES DE MONTAJE
PA-150
+ Descripción
El PA150 de Parker Meggitt Vibro-Meter es un adaptador de montaje diseñado para facilitar la instalación y el ajuste de sondas de proximidad en maquinaria industrial.
Permite realizar mediciones sin contacto de la vibración relativa y la posición axial de los ejes de máquinas rotativas, como turbinas, compresores, generadores y bombas.
Su diseño robusto facilita el acceso a la sonda para tareas de ajuste y mantenimiento, incluso en instalaciones industriales exigentes.
Características principales:
- Sistema de montaje con carcasa desmontable y varilla ajustable.
- Facilita la instalación y el ajuste de la distancia entre la sonda y el eje.
- Carcasa de aluminio y varilla de acero inoxidable.
- Diseñado para entornos industriales exigentes.
- Disponible en configuraciones para atmósferas potencialmente explosivas.
- Sistema de medición de proximidad con salida de tensión o corriente, según configuración.
ADAPTADORES DE MONTAJE
PA-153
+ Descripción
Varilla adaptadora de sonda
Varilla adaptadora de sonda de alta calidad y fiabilidad para soportar el montaje externo de un sensor de proximidad TQ412. El PA153 está diseñado y construido para su uso a largo plazo en entornos difíciles caracterizados por las altas temperaturas.
ACONDICIONADOR DE SEÑAL
IQS 910
+ Descripción
El acondicionador de señal IQS910 está diseñado para funcionar con sensores de proximidad vibrométricos TQ, es decir, sensores de proximidad sin contacto / cadenas de medición basadas en el principio de corriente de Foucault.
- Acondicionamiento de señal para sensores de proximidad TQ.
- Medición de posición (separación) o vibración (relativa al eje) para protección de maquinaria y/o monitorización básica del estado.
- Amplio rango de frecuencias (DC a 15000 Hz), con tipo de medida (posición o vibración), sensibilidad y rango de medida configurables.
- Medición de posición o de vibraciones con procesamiento de vibraciones «medidor de picos».
- Salida de bucle de corriente de 4 a 20 mA estándar del sector para facilitar la interconexión con sistemas de supervisión de maquinaria y/o control de procesos.
- Certificado para su uso en atmósferas potencialmente explosivas (zonas peligrosas).
- Apto para su uso en contextos de seguridad funcional: SIL 2 según IEC 61508 y Cat 1 PL c según ISO 13849.
- Señales de salida «Raw» y entrada «Test» para soporte de pruebas in situ.
Nota: El IQS910 es compatible con diferentes sensores TQ9xx (y TQ4xx) y está pensado como complemento del IQS900, para aplicaciones en las que se requiere un simple «transmisor» de posición o vibración.
ACELERÓMETROS
CE-680
+ Descripción
Sensor de vibraciones polivalente diseñado para su uso en entornos de maquinaria industrial adversos. La señal de salida tiene una sensibilidad de 100 mV/g.
El CE-680 está obsoleto y se sustituye por el CE-620-111.
ACELERÓMETROS
CE-620-011
+ Descripción
- El acelerómetro piezoeléctrico con electrónica integrada de la línea de productos Vibro-Meter® de Meggitt es un sensor de vibraciones de uso general diseñado para la supervisión y protección de maquinaria en entornos industriales adversos.
- Rango de temperatura: -55ºC + 140 ºC.
- Respuesta en frecuencia de 2 a 10 KHz.
- Requiere alimentación externa.
- Sensibilidad +/- 5% 100 o 500 mV / g
ACELERÓMETROS
CA-202
+ Descripción
El CA202 de Parker Meggitt Vibro-Meter es un acelerómetro piezoeléctrico diseñado para medir las vibraciones de maquinaria industrial, especialmente en aplicaciones sometidas a temperaturas elevadas y condiciones de funcionamiento exigentes.
Convierte las vibraciones mecánicas en una señal eléctrica de carga que, mediante un acondicionador de señal externo, permite supervisar el estado de los equipos y detectar posibles anomalías de funcionamiento.
Es especialmente adecuado para sistemas de monitorización y protección de turbinas, compresores y otras máquinas rotativas.
Características principales:
- Sensor piezoeléctrico con salida de carga.
- Sensibilidad nominal de 100 pC/g.
- Rango de temperatura de funcionamiento de -55 °C a +260 °C.
- Respuesta en frecuencia de 0,5 Hz a 6.000 Hz.
- Construcción robusta en acero inoxidable.
- Requiere un acondicionador o amplificador de carga externo.
- Disponible en versiones certificadas para atmósferas potencialmente explosivas.
ACELERÓMETROS
CA-303
+ Descripción
El CA303 de Parker Meggitt Vibro-Meter es un acelerómetro piezoeléctrico diseñado para medir vibraciones en turbinas de gas y maquinaria industrial sometida a temperaturas extremas.
Su construcción robusta permite supervisar el estado de los equipos, detectar anomalías y prevenir posibles averías.
Características principales:
- Temperatura de funcionamiento: de -54 °C a +455 °C.
- Respuesta en frecuencia: de 5 a 3.000 Hz.
- Sensibilidad: 50 pC/g.
- Carcasa: Inconel 600, resistente a condiciones extremas.
- Aplicaciones: turbinas de gas, maquinaria rotativa y sistemas de monitorización de vibraciones.
SENSORES DE PRESIÓN DINÁMICA
CP-211
+ Descripción
El CP211 de Parker Meggitt Vibro-Meter es un sensor piezoeléctrico diseñado para medir variaciones de presión en turbinas de gas y maquinaria industrial, incluso en condiciones de temperatura extrema.
Características principales:
-
Temperatura de funcionamiento: -54 °C a +650 °C.
-
Respuesta en frecuencia: 2 a 15.000 Hz.
-
Sensibilidad: 25 pC/bar.
-
Requiere un acondicionador de señal externo IPC704 o IPC707, según configuración.
SENSORES DE PRESIÓN DINÁMICA
CP-216
+ Descripción
El CP216 de Parker Meggitt Vibro-Meter es un sensor piezoeléctrico de alta sensibilidad, diseñado para medir fluctuaciones de presión en turbinas de gas y equipos industriales sometidos a condiciones exigentes.
Características principales:
-
Temperatura de funcionamiento: -54 °C a +470 °C.
-
Respuesta en frecuencia: 2 a 15.000 Hz.
-
Sensibilidad: 200 pC/bar.
-
Requiere un acondicionador de señal externo IPC704 o IPC707, según configuración.
SENSORES DE PRESIÓN DINÁMICA
CP-751
+ Descripción
El sensor de presión dinámico CP751 (sensor de presión piezoeléctrico) es un sensor de presión dinámico de alta calidad y fiabilidad con un elemento sensor piezoeléctrico que proporciona una salida de carga. En consecuencia, se requiere un amplificador de carga externo (acondicionador de señal IPC707), para convertir esta señal basada en carga en una señal de corriente o tensión.
El CP751 está diseñado y construido para un uso a largo plazo en entornos extremos caracterizados por altas temperaturas y/o zonas peligrosas (atmósferas potencialmente explosivas).
- Diseñado para la medición a largo plazo de pulsaciones de presión en entornos extremos, como las cámaras de combustión de turbinas de gas.
- Temperatura de funcionamiento muy elevada: hasta 700 °C.
- Respuesta en frecuencia muy alta: hasta 10000 Hz.
- Alta sensibilidad: >120 pC/bar.
Disponible en diferentes longitudes de cable integral con aislamiento mineral (MI), terminado con un conector de alta temperatura o un conector LEMO.
Certificado para uso en atmósferas potencialmente explosivas (Ex).
VELOCÍMETROS
CV-214 / CV-213
+ Descripción
El sensor de velocidad es un sensor de vibración de alta calidad y fiabilidad con un elemento sensor electromagnético que proporciona una salida de tensión directamente proporcional a la velocidad de vibración.
El CV214 está diseñado y construido para su uso en entornos difíciles caracterizados por temperaturas típicas, entornos húmedos y corrosivos, y/o zonas peligrosas (atmósferas potencialmente explosivas).
- Rango de temperatura: -29ºC + 121 ºC.
- Rango de frecuencia de 10 Hz a 1 KHz.
- Sensibilidad nominal 20 mV / mm / s +/- 5%.
- La señal se genera sin necesidad de una fuente de alimentación externa, característica que hace que estos dispositivos sean adecuados para aplicaciones de medición portátiles.
VELOCÍMETROS
PV-102
+ Descripción
Sensor de velocidad piezoeléctrico polivalente de la línea de productos Vibro-Meter de Meggitt Sensing Systems que combina la tecnología del acelerómetro piezoeléctrico y un integrador (como parte de la electrónica interna) para producir una salida proporcional a la velocidad. La señal de salida tiene una sensibilidad de 100 mV / in / sec.
VELOCÍMETROS
PV-660
+ Descripción
- El sensor de velocidad piezoeléctrico es un sensor de vibración IEPE (electrónica integrada piezoeléctrica) de uso general con un elemento sensor piezoeléctrico, electrónica integrada y una salida de tensión.
- Rango de temperatura: -25 a 140°C
- Respuesta en frecuencia: 5 Hz a 4 kHz
- Señal de salida de tensión: 4 mV/mm/s
- El PV660 es un sensor de velocidad IEPE (electrónica integrada piezoeléctrica) estándar de la industria que requiere una fuente de alimentación de corriente constante y proporciona una señal de salida de vibración dinámica (tensión de CA) en un nivel de polarización (tensión de CC). El PV660 está disponible con una sensibilidad de 4 mV/mm/s.
AIR GAP
LS-120
+ Descripción
- El air-gap es un sensor de alta calidad y fiabilidad para utilizar con un acondicionador de señal ILS730, que proporciona salidas de tensión y una salida de corriente.
- Rango de medición lineal de 5 a 30 mm.
- Rangos de temperatura de funcionamiento: -15 a +125°C para el sensor de entrehierro LS120 -25 a +70°C para el acondicionador de señal ILS730.
- Sensibilidad de salida: 320 mV/mm o 512 μA/mm.
- Filtrado mejorado del ruido y los picos inducidos por las altas corrientes de excitación.
- El sistema de medición del entrehierro consiste en un sensor de entrehierro LS120 con un cable integral y un acondicionador de señal ILS730.
AIR GAP
LS-121
+ Descripción
- El air-gap es un sensor de alta calidad y fiabilidad para utilizar con un acondicionador de señal ILS731, que proporciona salidas de tensión y una salida de corriente.
- Rango de medición lineal de 20 a 60 mm.
- Rangos de temperatura de funcionamiento: -15 a +125°C para el sensor de entrehierro LS121 -25 a +70°C para el acondicionador de señal ILS731.
- Sensibilidad de salida: 320 mV/mm o 512 μA/mm.
- Filtrado mejorado del ruido y los picos inducidos por las altas corrientes de excitación.
VM600 MK2 – SISTEMA EN RACK
Sistema de protección y monitorización de la maquinaria
El VM600Mk2 es el sistema basado en rack de próxima generación para la protección avanzada de maquinaria y la supervisión de su estado, especialmente diseñado para maquinaria rotativa crítica.
Por qué elegir VM600Mk2?
El sistema Mk2 es una evolución del exitoso sistema VM600 y el resultado de más de 65 años de experiencia en el sector. Con más de 8.000 sistemas instalados en todo el mundo, el sistema VM600 se ha convertido en un componente estándar en los sectores de generación de energía, petróleo y gas y otras aplicaciones industriales.
DISEÑO MODULAR
El diseño modular del VM600 mk2 hace que el sistema se adapte fácilmente a las configuraciones de monitorización, vigilancia y sistemas combinados.
MÓDULOS DE PROTECCIÓN DE MAQUINARIA
MPC4
+ Descripción
El módulo de protección de maquinaria MPC4Mk2 + IOC4Mk2 proporciona
- 4 canales dinámicos y 2 canales auxiliares de protección de maquinaria y monitorización de estado.
- 4 relés configurables por el usuario para alarmas y 1 relé de fallo de circuito común.
- Diagnóstico (BIST) con línea de seguridad en todo el sistema para conducir todos los relés del sistema de protección asociados y las salidas analógicas a un estado seguro.
Módulos disponibles
- MPC4Mk2 + IOC4Mk2
- MPC4Mk2 + IOC4Mk2 con capacidad CMS
- MPC4Mk2 + IOC4Mk2 SIL 2 (en curso)
MÓDULO DE RELÉ
RLC16
+ Descripción
El relé de protección de maquinaria RLC16Mk2 proporciona 16 relés configurables por el usuario y diagnóstico (BIST) con línea de seguridad para todo el sistema para llevar todos los relés y salidas analógicas del sistema a un estado seguro.
Módulo disponible
- RLC16Mk2
RLC16Mk2 SIL 2
MÓDULO DE MONITORIZACIÓN DEL ESTADO DE LAS VIBRACIONES
XMV16
+ Descripción
El módulo de monitorización de condiciones de vibración VM600 Mk2 / VM600 XMV16 + XIO16T proporciona 16 canales dinámicos y 4 canales de tacómetros (velocidad), todos ellos configurables de forma independiente.
Módulos disponibles
- Módulo de monitorización de vibraciones XMV16 + XIO16T
CONTROLADOR DE RACK E INTERFAZ DE COMUNICACIONES
CPUM MK2 + IOCN MK2
+ Descripción
Controlador del sistema y pasarela de comunicación de datos para los sistemas VM600Mk2.
Características principales
- Interfaces de comunicación de bus de campo estándar de la industria: Modbus TCP y PROFIBUS DP.
- Procesamiento matemático de los datos que se comparten a través del bus de campo.
- Información sobre el estado del sistema (salud) disponible a través del bus de campo.
- Botón de restablecimiento de alarmas (AR) en el panel frontal.
- Seguridad del rack VM600 (CPUMMk2) con llave extraíble.
Módulos disponibles
- Módulo CPUMMk2 + IOCNMk2 con procesamiento matemático de los datos del bus de campo y soporte para Modbus TCP y PROFIBUS DP.
TARJETA DE MONITORIZACIÓN ANALÓGICA
AMC8
+ Descripción
- 8 canales de monitorización de temperatura y procesos para sistemas VM600.
- 8 canales de función configurables por software: termopar (TC), detector de temperatura por resistencia (RTD), entradas de corriente y tensión.
- Entradas de señales analógicas en el rango de 0 a 25 mA y de 0 a 10 V en cualquier canal.
- Procesamiento del sensor de compensación de unión fría (CJC) en dos canales seleccionables.
- Salidas de corriente (opcionalmente, salidas de tensión).
- 4 salidas de relé atribuibles a señales de alarma bajo control de software.
TARJETA DE MONITORIZACIÓN ANALÓGICA

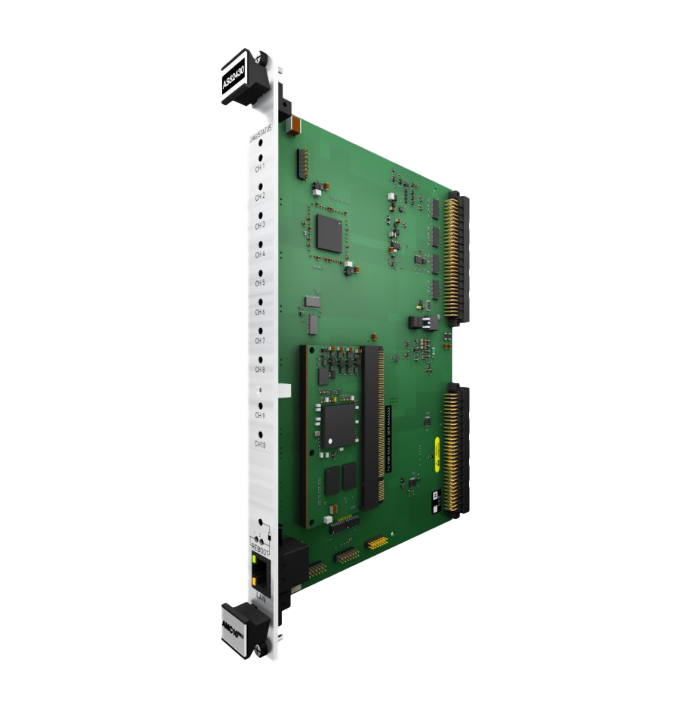

AMC10
+ Descripción
Módulo de monitorización analógico y de temperatura VM600 Mk2
El módulo AMC10 Mk2 + IOC4 Mk2 está diseñado para la protección de maquinaria y el monitorización de condición, ofreciendo las siguientes funcionalidades:
- 10 canales de medición: configurables como entradas de temperatura o señales analógicas.
- 2 relés configurables: permiten transmitir de forma remota información sobre alarmas y estados del sistema.
- Autodiagnóstico integrado (BIST): facilita la supervisión y verificación del correcto funcionamiento del módulo.
Módulos disponibles
AMC10 Mk2 + IOC10 Mk2
SISTEMAS DE VIGILANCIA Y PROTECCIÓN VM600
Slimline VM600
+ Descripción
Este rack es especialmente adecuado para entornos industriales, en los que los equipos deben instalarse permanentemente en armarios o paneles de 19″. Cada rack tiene una altura estándar de 1U y proporciona espacio de montaje para una tarjeta de la serie VM 600. El rack tiene una placa base integrada que asegura la interconexión eléctrica entre la unidad de alimentación, la tarjeta de procesamiento de señales, la tarjeta de adquisición, la tarjeta de entrada/salida y la tarjeta de relés.
SISTEMAS DE VIGILANCIA Y PROTECCIÓN VM600
Rack ABE
+ Descripción
Rack de sistema de 19″.
Construcción robusta de aluminio. Los racks de sistema VM600 se utilizan para alojar el hardware de la serie VM600 de sistemas de protección de maquinaria y sistemas de monitorización de estado. Placa base que soporta el bus VME, los buses de señal bruta, tacómetro y colector abierto (OC) del sistema VM600, y la distribución de la fuente de alimentación. Relé de comprobación de la fuente de alimentación. Se pueden instalar una o dos fuentes de alimentación RPS6U en un rack del sistema VM600 de forma redundante o no redundante.
- Rango de temperatura: -25 ºC a 65º C
BATERÍA PARA RACK
RPS6U
+ Descripción
Fuentes de alimentación en rack para sistemas VM600Mk2/ VM600
Características principales
- Versión de entrada AC (115/230 VAC o 220 VDC) y versiones de entrada DC (24 VDC y 110 VDC).
- Diseño de alta potencia, alto rendimiento y alta eficiencia con LEDs indicadores de estado (IN, +5V, +12V y -12V).
- Protección contra sobretensión, cortocircuito y sobrecarga.
- Una fuente de alimentación para rack RPS6U alimenta un rack completo de módulos (tarjetas).
- Dos fuentes de alimentación para rack RPS6U permiten la redundancia de fuentes de alimentación para rack.
SISTEMAS DE VIGILANCIA Y PROTECCIÓN VM600
VibroSight® software
+ Descripción
- Control y análisis de las vibraciones de las máquinas.
- Monitorización y análisis del entrehierro y del flujo magnético.
- Control y análisis de la combustión dinámica.
- Análisis de rodamientos.
- Digitalización y registro de formas de onda continuas de larga duración.
- El catálogo de gráficos de VibroSight Vision incluye de forma estándar los siguientes tipos de gráficos:
- Gráficos estáticos: Gráfico de barras, Bode, Correlación, Polar, Línea central del eje, Tabla, Tendencia.
- Gráficos dinámicos: Órbita, Espectrograma, Espectro completo, Cascada/Cascada, Cascada/Cascada completa, Forma de onda.
- Soporta las siguientes interfaces externas: MODBUS, OPC y/o PROFIBUS.
VIBROSMART® -SISTEMA DISTRIBUIDO
Sistema de protección y monitorización de la maquinaria
VibroSmart, de la línea de productos vibro-meter®, permite a los operadores supervisar y proteger de forma rentable la maquinaria crítica más pequeña sin interferir en su rendimiento.
VibroSmart es una familia de dispositivos conectables en red desarrollados para implementar un sistema de protección de maquinaria (MPS) y/o soluciones de sistema de monitorización de estado (CMS) con una densidad de canales de medición de baja a media que pueden instalarse donde se requiera.
Beneficios principales
- Reducción de los costes de instalación: como los dispositivos VibroSmart se montan directamente en la máquina o cerca de ella, los operadores ahorran hasta un 30% en costes de instalación y cableado. El uso de cables Ethernet estándar ayuda a simplificar la instalación.
- Solución versátil – El VibroSmart VSV301 puede procesar la mayoría de los tipos de señal: vibración, desplazamiento y presión dinámica. Puede configurarse para ofrecer combinaciones únicas de funcionalidad MPS y/o CMS.
- Tan simple o tan elaborado como se necesite – La estructura modular de VibroSmart es altamente flexible y escalable. Un solo VibroSmart VSV301 puede funcionar como sistema autónomo o puede combinarse con otros dispositivos VibroSmart para ofrecer un sistema de monitorización en red.
+ Descripción
Sistema de productos modulares y escalables diseñados para aplicaciones de monitorización de estado y protección de maquinaria para turbinas de generación de energía, aplicaciones de petróleo y gas y equipos auxiliares de balance de planta.
Puede montarse directamente en la maquinaria, reduciendo la necesidad de un costoso cableado. Realiza la adquisición de datos y todo el procesamiento de la señal (filtrado, conversión analógico-digital, procesamiento en el dominio del tiempo y la frecuencia, y remuestreo) necesarios para producir salidas procesadas y datos extraídos para la salida física y la presentación de datos en VibroSight y VibroSight Scope. Esto incluye extracciones de bandas espectrales, análisis FFT avanzados, comprobaciones de tendencias y límites (alarma y sensor OK), y adquisición de run-up / rundown. 2 canales de entrada dinámica configurables individualmente con un ancho de banda de hasta 19 kHz Hasta 20 salidas procesadas configurables por canal.
Analizador de espectro (FFT) de hasta 1 600 líneas cada 1 s Hasta 4 alarmas por salida procesada, con histéresis y retardo. Comunicaciones redundantes y entradas de alimentación redundantes para mejorar la disponibilidad Salidas analógicas: 2 salidas locales configurables como 4-20 mA o ± 5 V 2 relés SPDT locales.
Encontramos la solución para las necesidades de su maquinaria rotativa.
ÚLTIMOS CATÁLOGOS
Aquí están las últimas novedades de PARKER MEGGITT VIBRO-METER
